מדריך מדידות



כיצד למדוד את החלל שלך:
  1. אסוף את כל הציוד הנדרש: נייר משובץ, עיפרון, מחק, סרט מדידה ומחשבון.

  2. הצג את כל המימדים בסנטימטרים. ככה, 123.5ס"מ כדי שלא תרשום בטעות 12.35 מ.

  3. כתוב את כל הסימונים והרישומים בעיפרון. זה יאפשר לך לבצע שינויים בקלות.

  4. זכור כי הדיוק הוא בעל חשיבות עליונה.

  5. התחל עם ציור גס של צורת החדר. (אתה לא צריך נייר מילימטרי עבור הציור הזה.) כלול דלתות, חלונות, הפסקות בקיר וחסימות. ציור זה לא צריך להיות בקנה מידה, אבל תוכל להשתמש בו כדי לרשום את המידות של החדר.

  6. מדוד ורשום את מעטפת החלון מקצה המסגרת, וכמובן, אם החלון נפתח חשב את הכיוון ואת השטח שהוא תופס.

  7. מדוד את הגובה מהרצפה אל מסגרת החלון ומהתקרה אל מסגרת החלון.

  8. המשך למדוד את החדר על פי ההוראות.

  9. ציין המיקום וגובה של כל שקעי חשמל, מתגים וגופי תאורה.

  10. הצג את מיקומם של הצינרות וחיבורי הגז.

  11. מדוד את מימדי המכשירים והאביזרים שבכוונתך להשאיר בחדר.

  12. ציין בכל הדלתות את כיוון הפתיחה ולאן הם מובילות.

  13. סמן את מיקומם של כל הצינורות, פתחי האוורור או המזגנים.

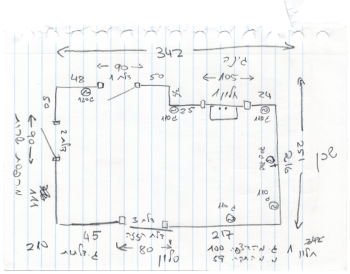

  14. רישום בסיסי
  15. שים לב לכל סטיות הבניה, הבליטות, מדרגות וכו' שישפיעו על התכנון.

  16. בדוק את דיוק המדידות שלך על ידי הוספת המידות של כל קיר והשווה אותם אל הקיר הנגדי.

  17. עכשיו העבר את המידות הנכונות לנייר גרפי בקנה מידה 1:20 (בו 5מ"מ שווה 10ס"מ). התחל בנקודת המוצא בפינה העליונה של נייר המשבצות. עיין בדף המדידה שלך והתחל לצייר את הקווים המייצגים קירות, השאר רווחים עבור הפתחים. סמן קירות מוצלים במקום של החלונות. בכל שלב, זכור לאמת ולבדוק את הרישום מול הנתונים שאספת.

  18. ציין את נקודות השירות, הצינורות, השקעים וכל המכשולים המיוחדים האחרים.

  19. כדי שיהיה לך בסיס עבודה להמשך התכנון, כדאי לצלם את את הרישום הסופי בכמה עותקים.

  20. שרטות
